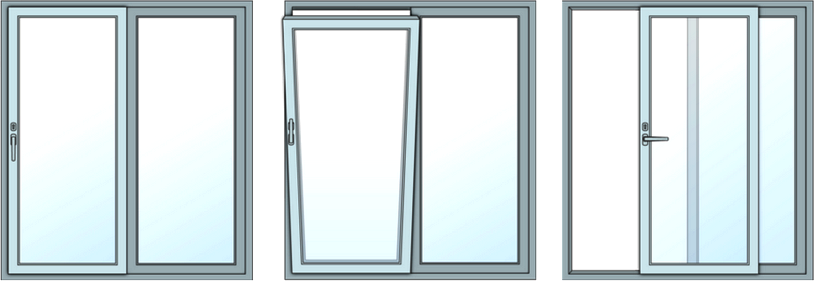

Sisteme osciloculisante duoPort Winkhaus







       Lansat deja din 2010, sistemul WInkhaus duoPort si-a dovedit atat robustetea, cat si versatilitatea.

       Versiunile existente sunt duoPort SK 100 S; duoPort SK 160 S; duoPort SK 160 Z and duoPort SK 200 Z.

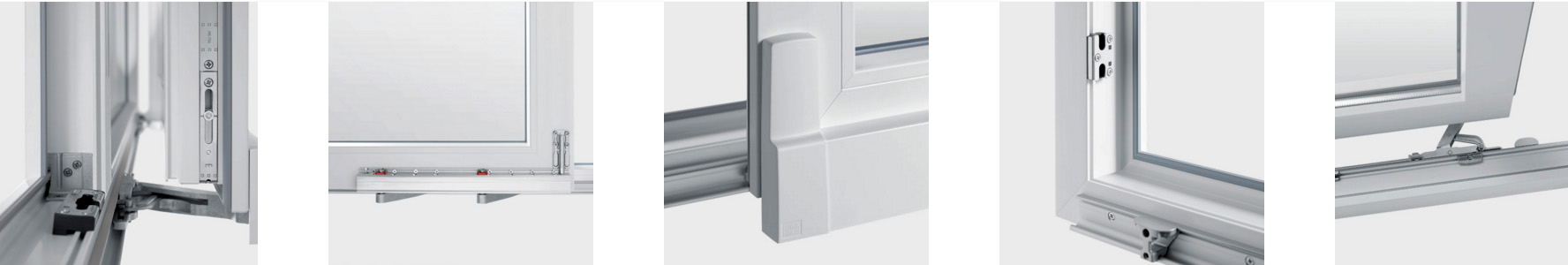

         Cea mai utilizata este versiunea 160 S, cu carucioare glisante  si foarfeca de batare,  sistem ce permite executarea de usi din PVC sau lemn

cu greutate de maximum 160 kg, 4.45 m.p. supratafa, 1650 mm latime sau 2700 mm inaltime.

Un avantaj major al eacestui sistem este ca o parte insemnata a garniturii de feronerie o reprezinta elemente aflate in dotarea standard activPilot,

astfel incat producatorii de usi echipate cu duoPort 160 S trebuie sa achizitioneze in plus doar carucioarelele glisante si seturile sina (evident, cu dimensiuni si mascari de culoare diferita: alb, maro, argintiu, bronz,etc), si foarfeca de batare.  Restul elementelor (cremon OB, cele patru coltare, toti blocatorii, tijele cuplare), sunt comune sistemului oscilobatant activPilot.











 Detalii suplimentare gasiti accesand pagina producatorului:  www.winkhaus.com/en/window-technology/slide-fittings/duoport/duoport-sk



 Schema de montaj a sistemului osciloculisant Winkhaus duoPort SK 160 S este mai jos.















             duoPort SK 160 Z:  osciloculisanta cu ridicare din maner : se incadreaza in standardul de securitate RC2.  Permite realizarea de usi mai mari ( usi cu suprafata totala de pana la 5.4 m.p., deschidere cu latimi pana la 2000 mm sau inaltimi pana la 2700 mm).

                 Datorita sistemului de oscilare atasat direct pe coltarii superiori, la actionarea manerului, usa este "impinsa" inspre exterior, fara a fi nevoie de efort suplimentar. Actionarea din maner este foarte populara in vestul Europei, fiind un sistem mult mai comod in utilizare, dar si mai fiabil in timp.  Winkhaus il ofera la un pret imbatabil.

   Acest sistem are coltari mult mai solizi, dedicati sustinerii de mari greutati, iar foarfeca de batare a fost inlocuita cu elemente atasate setului de coltari.  De asemenea, blocatorii de oscilobatare, cat si ansamblul cremon OB- tija verticala cuplare, sunt dedicate acestui sistem. Din schema de mai jos se vede diferenta majora fata de sistemul 160 S:
